En este caso, la idea de este proyecto era tener un sistema de comunicaciones todas las bandas, todos los modos, portable para ser trasladado en un vehículo. Resumo los requisito que me propuse para este proyecto:
- Despliegue rápido.
- Autoalimentado.
- Posibilidad de salir con más potencia que un QRP.
- Portable para ser trasladado de forma práctica y segura en un vehículo.
- Modular, de forma que todo esté integrado en una misma «caja», sin que durante el traslado y el despliegue haya «cosas sueltas», cables, accesorios, etc.
- Que el equipo esté protegido durante su transporte y uso.
- Todas las bandas, todos los modos.
- Sintonizable (que pueda aprovechar una antena de compromiso, aunque no esté bien sintonizada para la banda).
En este caso el equipo utilizado para este sistema fue otro equipo que admiro: Icom IC-7100. El mismo cumple los requisitos esperados para este proyecto: todas las bandas, todos los modos, operación sencilla, modularidad (frente de operación separado del sistema transceptor).
El sistema se compone de los siguientes componentes:

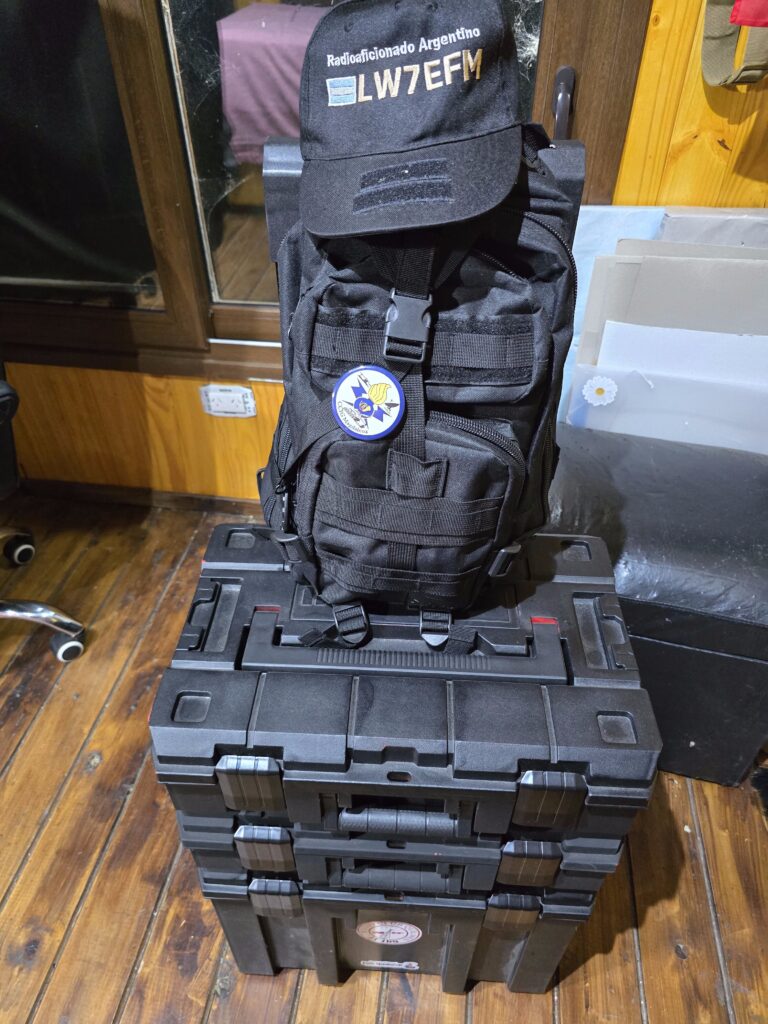

- Sistema de cajas marca Einhell, con una caja grande tipo carro, con ruedas y dos cajas de la misma marca más chicas. Todo este sistema de cajas es modular y encastrable, como puede verse en las imágenes.
- Transceptor Icom IC-7100.
- Batería de litio 12 V 50 A.
- Cargador de batería.
- Fuente switching 13.8 V 30 A.
- Sintonizador de antena automático Mat-Tuner.
- Netbook con software para modos digitales y logs.
- Cables y conectores varios para conexionado.
- Antenas varias: para este sistema utilizo un dipolo encadenado (6 a 80 metros mediante puentes), una antena vertical HF multibanda JPC-12 y para V/UHF una antena de móvil Diamond y estoy en desarrollo de una slim jim bibanda portable (con cinta 300 Ohms).
El sistema de cajas Einhell me permitió tener todo el sistema y todos sus componentes juntos, listos para usar, ordenados y fácilmente trasladables ante una necesidad. Además todo está muy protegido durante el traslado y su uso.

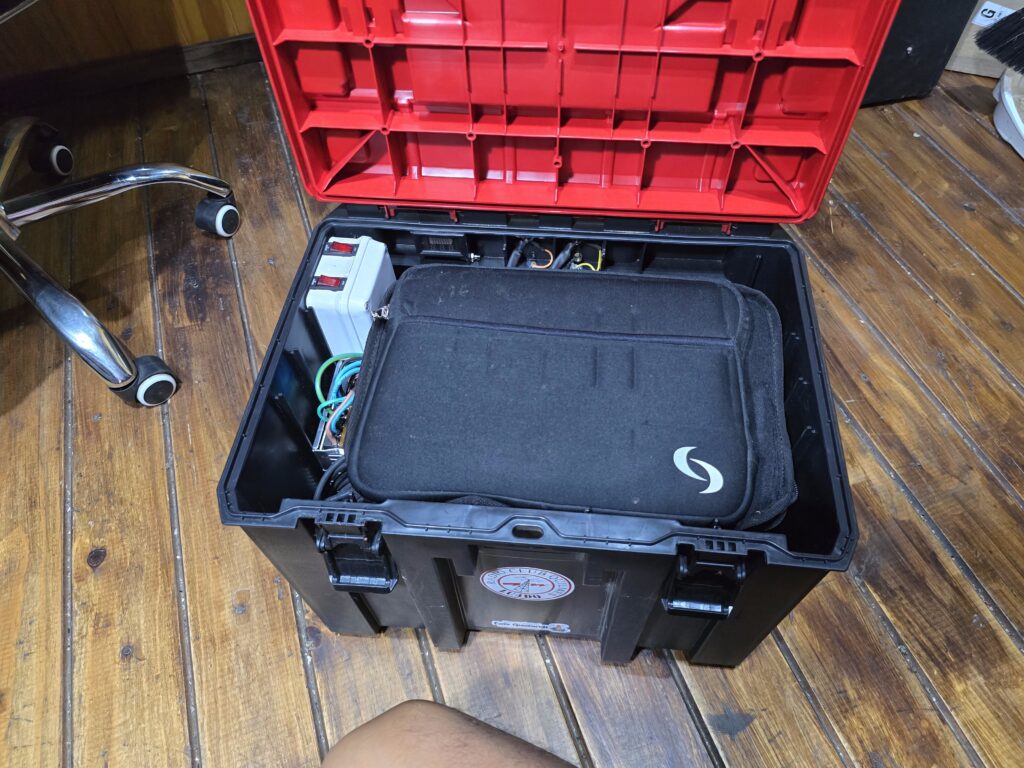

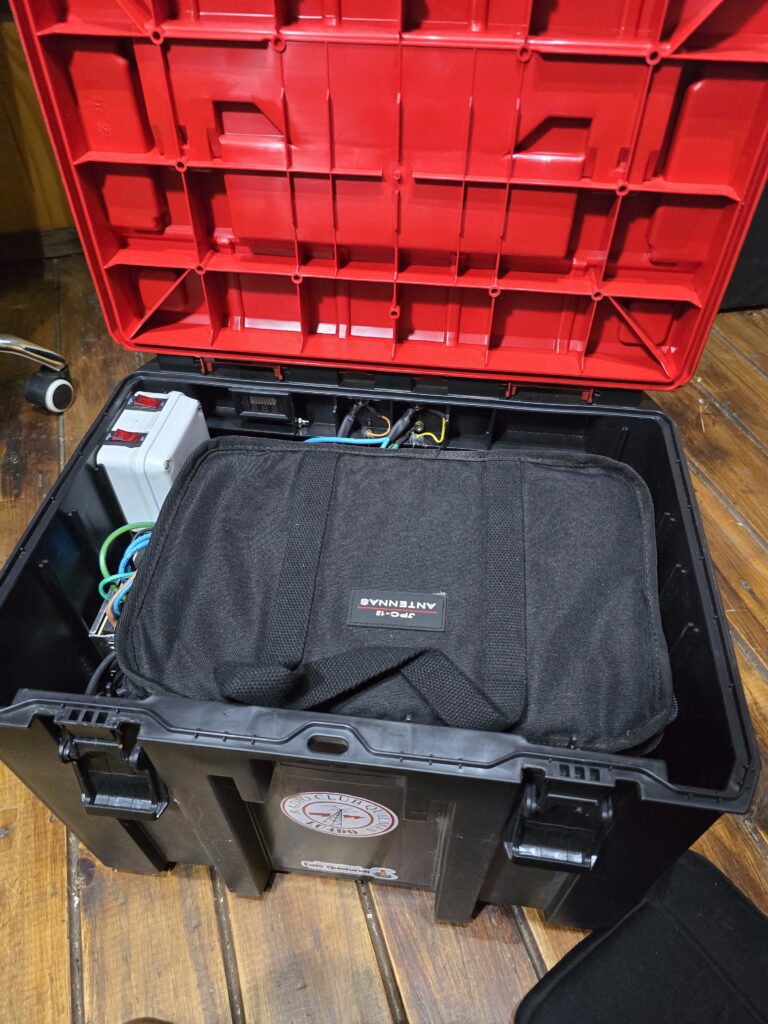

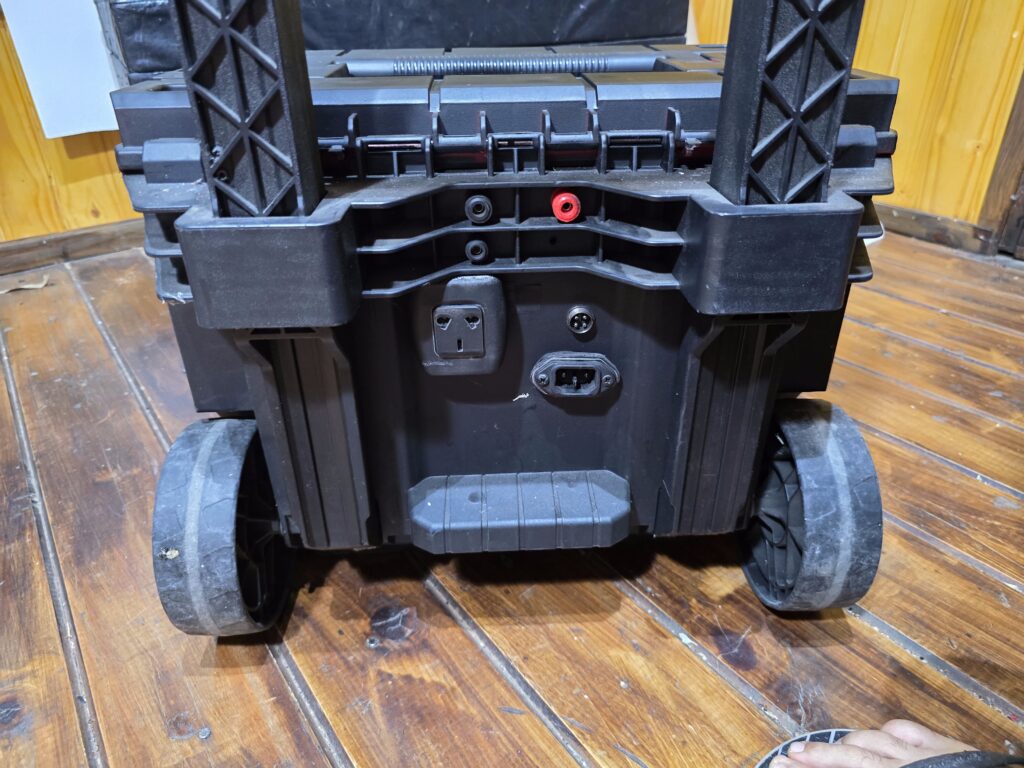

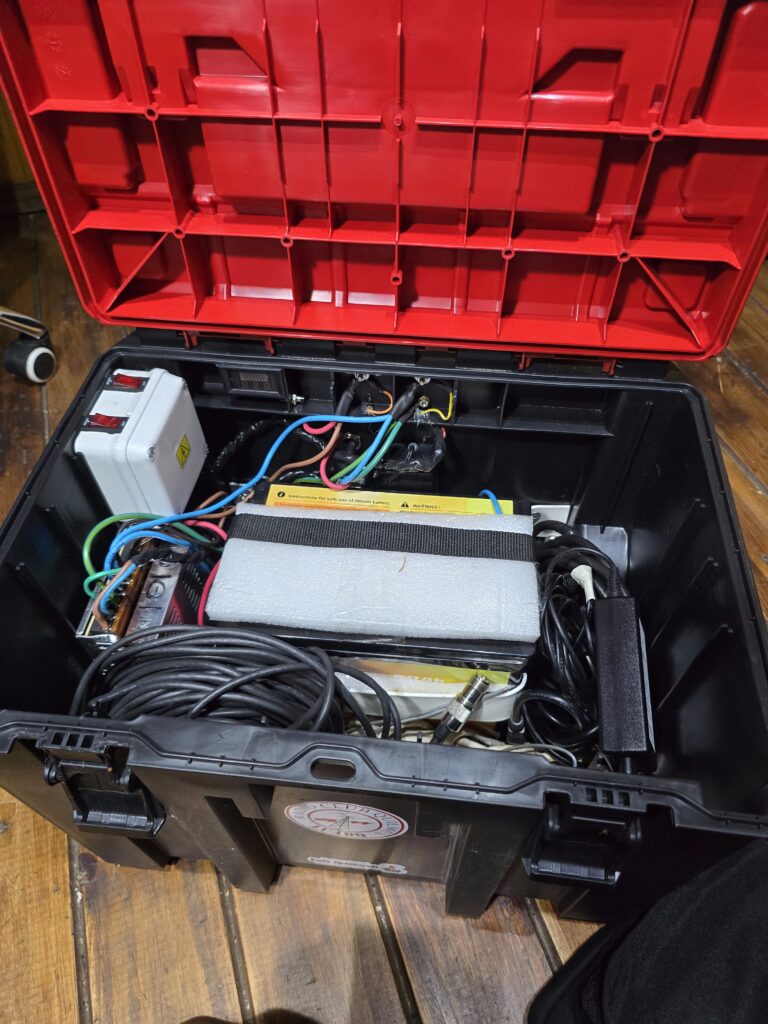

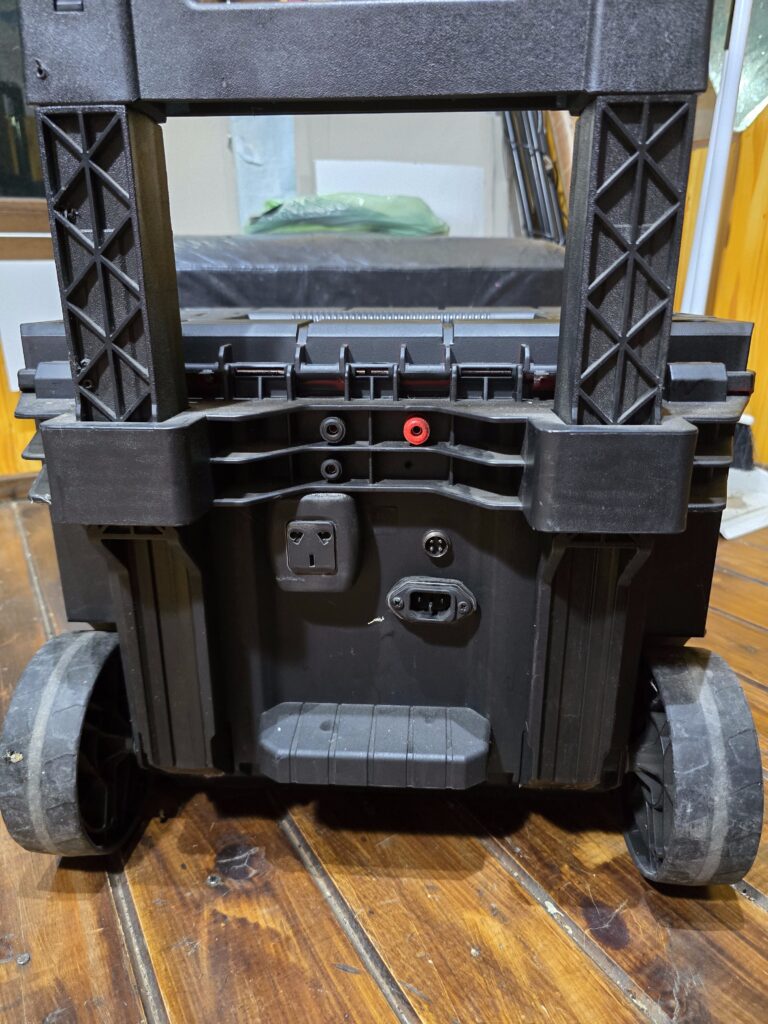

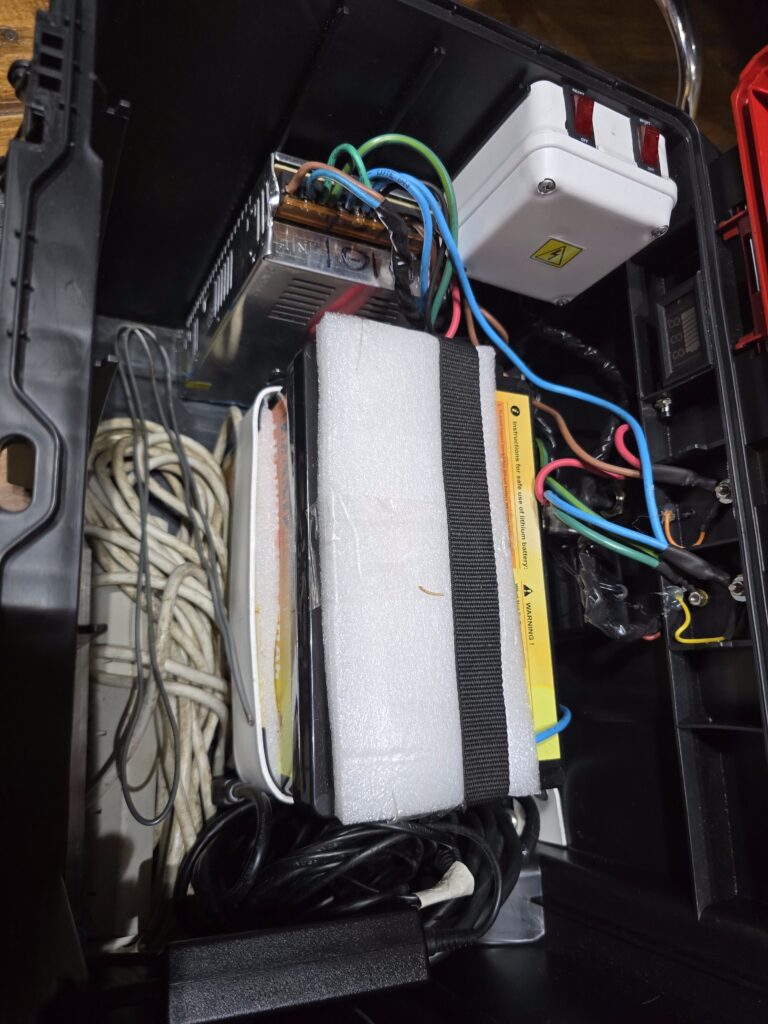

En la caja grande con ruedas se encuentra la batería, la fuente y el cargador. Todo con conexionado mediante fichas montadas en la caja para disponer de la salida de tensión de batería / fuente y la entrada de 220 V para cargador / fuente. En la misma caja suelo llevar los cables de 220 V y el que conecta la alimentación del equipo, más algún otro accesorio, la netbook, la antena JPC-12, etc.

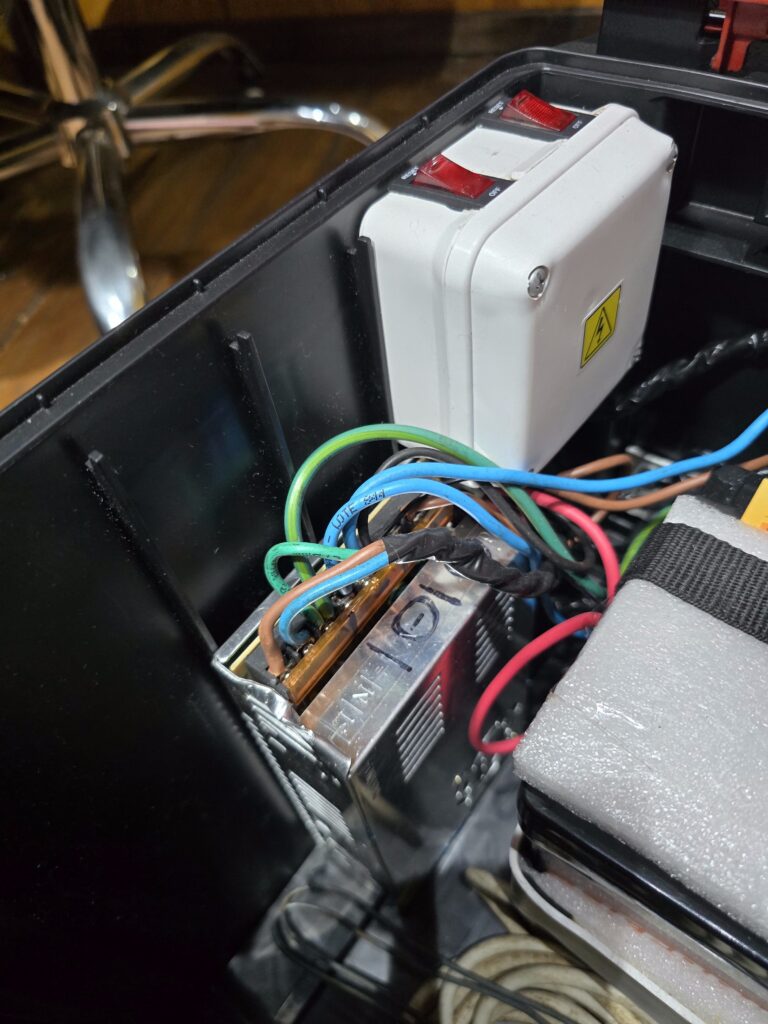

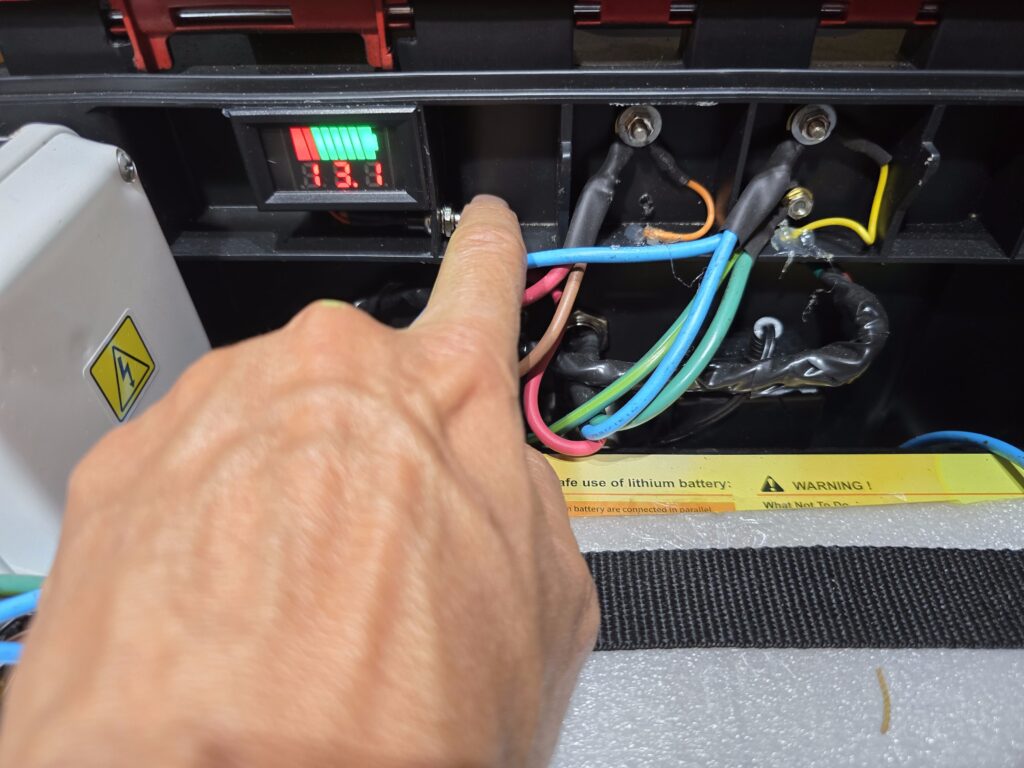

La fuente o el cargador pueden ser activados mediante sus correspondientes interruptores. Le agregué un sistema de relés para evitar que se crucen las alimentaciones cuando se alimenta la batería con el cargador o se conecta la fuente. De esta forma se protege tanto el equipo como la batería. Ejemplo: si se enciende el cargador se corta la alimentación de batería al equipo, pero se puede encender la fuente para utilizar el mismo mientra la batería está en carga. Por otra parte si se está utilizando la batería y se enciende la fuente, se corta la línea de batería y la línea de fuente se conmuta directamente al equipo. También se instaló un voltímetro para control de la tensión entregada al equipo por la batería y/o la fuente.

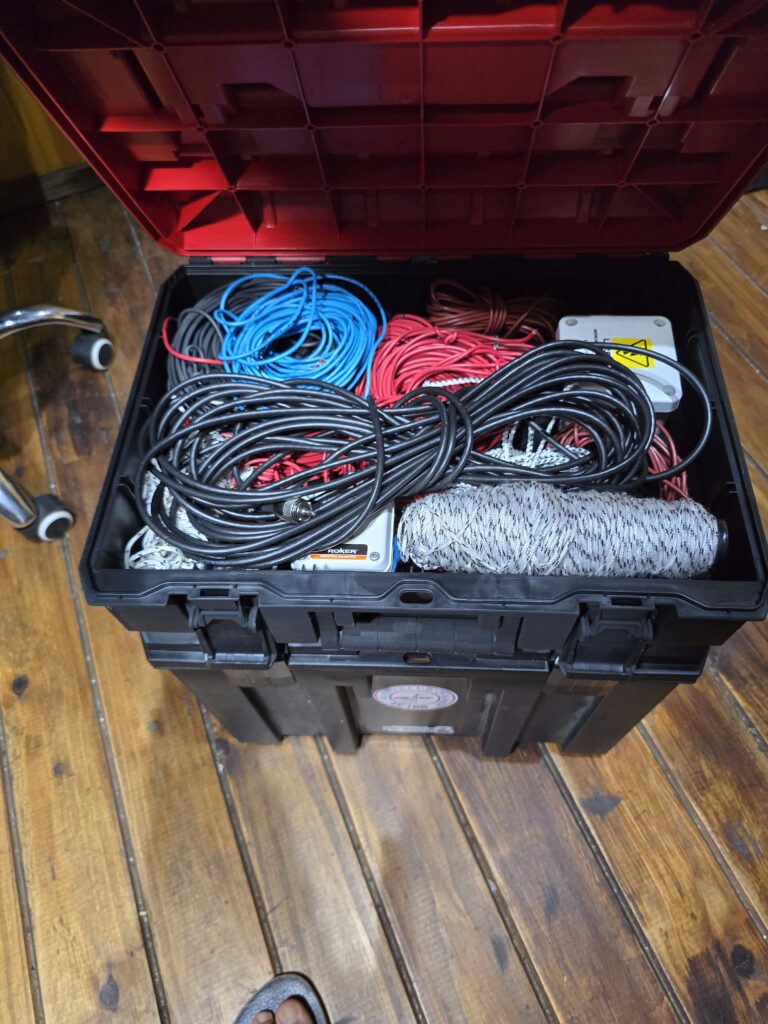

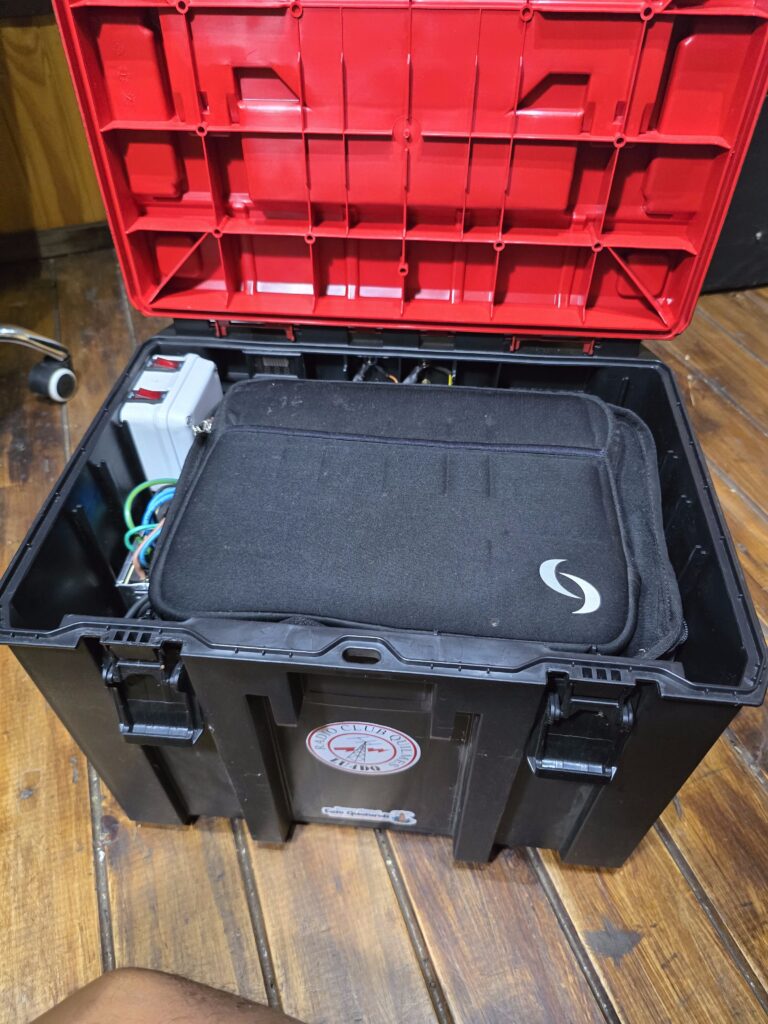

En una de las cajas más chicas dispongo todo el cableado adicional, antenas dipolo, más accesorios varios.

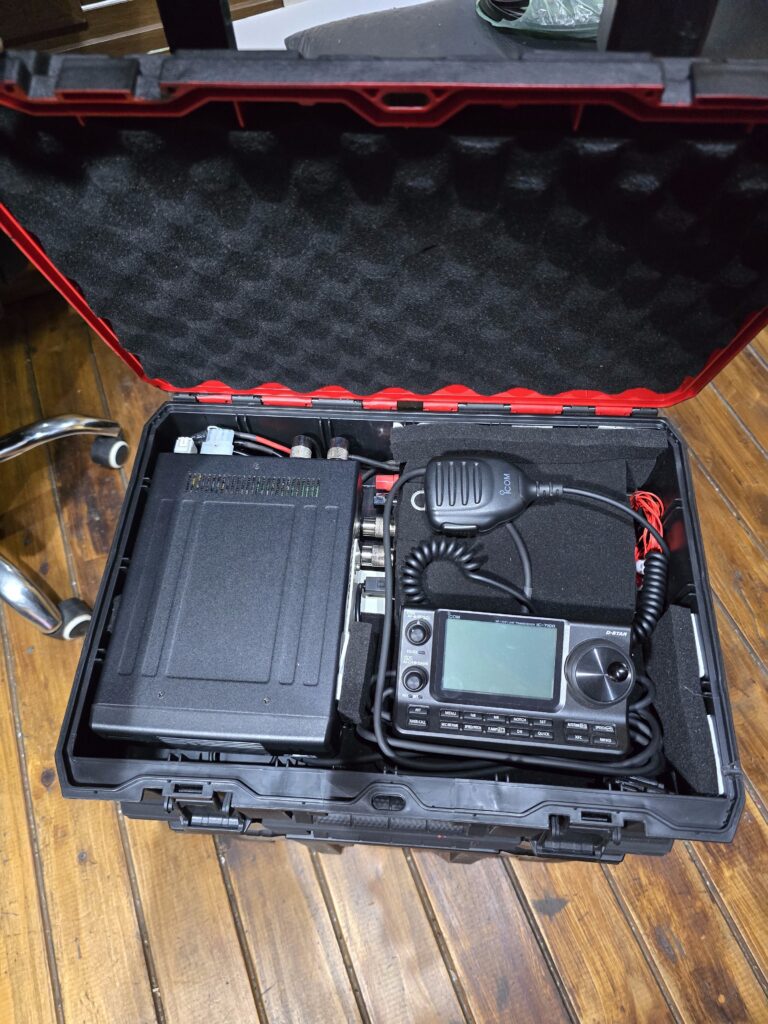

En la otra caja chica está montado el IC-7100 completo con el sintonizador de antena. El frente de operación del equipo se encuentra dentro de esta caja pero puede ser ubicado fuera de la misma extendiendo el cable que dispone el 7100 a tal efecto. Los conectores de antena y alimentación fueron montados en el exterior de esta caja.
